430型雕銑機光機

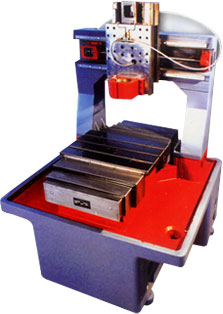

TH430型雕銑機光機



整體為HT250鑄鐵樹脂砂芯精密鑄造,完全時效處理,龍門與立柱一體鑄造,剛性強,不容易變形,工作臺移動,導軌和絲桿為臺灣上銀生產,絲桿采用C3級研磨滾珠絲桿,所有軸承為進口成對軸承,配備國內知名品牌自動潤滑裝置,Y軸配備不銹鋼板防護罩,所有精度項目嚴格按照國家標準檢驗出廠,外觀油漆已噴好,顏色也可按照用戶要求制作。光機不包括任何電器元件。

項目
要求(單位mm)或規格
備注
工作臺面尺寸 450X320
工作臺“T”型槽:數量-尺寸*間距 3-12*83
主軸滑板端面至工作臺面距離 150-300
主軸上下移動行程(Z) 150
主軸左右移動行程(X) 400
工作臺前后移動行程(Y) 300
三軸線軌 HGH20CAH 臺灣上銀
三軸滾珠絲桿 R20-05-0.008(C3級) 臺灣上銀
三軸軸承 角接觸P5級成對軸承 日本
主軸座標配孔徑 ф80
三軸推薦電機扭矩X/Y/Z 0.9、0.9、0.9Nm
龍門寬度 530
工作臺最大承重 70Kg
工作臺平面度 0.02
Z軸對XY軸垂直度 0.015
X和Y軸移動對工作臺面的平行度 0.015
定位精度 0.01
光機凈重量 900Kg
外型尺寸 930X920X1400
