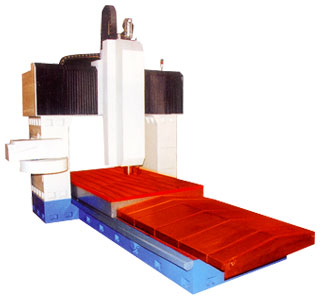

整體采用樹脂砂造型的高強度鑄鐵精密鑄造,布筋結構合理剛性好,1年自然時效處理,穩定性強。機床采用龍門結構,工作臺移動。主軸箱部件采用雙氣缸平衡機構,保證主軸箱運動的平穩性;橫梁采用大尺寸的截面設計,增強橫梁的抗彎、抗扭剛度,橫梁上面與側面安裝滾動導軌,增強主軸箱抗顛覆能力,Z軸采用硬軌淬火及貼膠工藝,有利于提高切削穩定性及耐磨性;導軌為進口65#超重負荷預緊滑塊,絲桿為進口R80-010C5級研磨絲桿,兩端固定并采用預拉伸;軸承為進口P5級成組軸承;主軸為臺灣生產BT50精密主軸,最高轉速6000轉/分鐘;Y軸前后標配不銹鋼板防護罩,X軸采用柔性風琴罩,機頭下面為柔性風琴罩;標配自動潤滑系統;預留刀庫安裝面;外觀噴油漆,顏色可按照客戶要求制作,光機不含任何電氣元器件。
項目 | 要求(單位mm)或規格 | 備注 |
工作臺面尺寸 | 1500X3000 | |
龍門寬度 | 1850 | |
主軸端面至工作臺面距離 | 120-1120 | |
主軸上下移動行程(Z) | 1000 | |
工作臺左右移動行程(X) | 1500 | |
工作臺前后移動行程(Y) | 3000 | |
X軸線軌 | HGW65HA3RH | 臺灣上銀 |
Y軸線軌 | HGW65HA4RH | 臺灣上銀 |
Z軸硬軌 | 滑動件采用貼耐磨膠片 | 進口 |
X、Z軸滾珠絲桿 | R65-010-0.018(C5級) | 臺灣上銀 |
Y軸滾珠絲桿 | R80-010-0.018(C5級) | 臺灣上銀 |
主軸型號及轉速 | BT50、6000轉/分鐘 | 臺灣丹銓 |
三軸軸承 | 角接觸P5級成對軸承 | 德國 |
三軸及主軸聯接方式 | 三軸直聯、主軸同步帶聯接 | |
三軸推薦電機扭矩X/Y/Z | 32Nm、45Nm、40Nm | |
主軸推薦功率 | 15-18.5KW | |
工作臺“T”型槽:數量-尺寸*間距 | 7-22X225 | |
工作臺平面度 | +0.05 | |
工作臺最大承重 | 3000(Kg) | |
Z軸對XY軸垂直度 | 0.05 | |
Z軸相對于工作臺面移動的平行度 | 0.08 | |
定位精度 | 0.05 | |
光機凈重量 | 25000Kg | |
外型尺寸 | 7400X2950X4600 |
