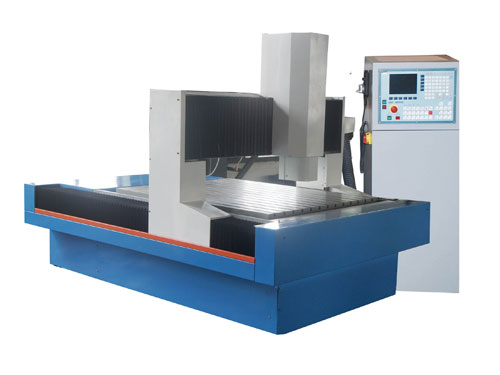

項目 | 要求(單位mm)或規格 |
工作臺面尺寸 | 1200X1520 |
主軸滑板斷面至工作臺面距離 | 350 |
左右行程(X軸) | 1200 |
前后行程(Y軸) | 1500 |
上下行程(Z軸) | 260 |
龍門寬度 | 1300 |
主軸電機功率 | 2.5-4KW |
主軸孔徑 | 110 |
T型槽(數量-尺寸*間距) | 12-12*90 |
X軸線軌 | HGH25HA |
Y軸線軌 | HGH25HA |
Z軸線軌 | HGH25HA |
X軸絲桿 | R32-05-0.008 |
Y軸絲桿 | R32-05-0.008 |
Z軸絲桿 | R32-05-0.008 |
X、Y、Z軸推薦電機功率 | 1.3KW.2KW.1.3KW |
X、Y、Z軸推薦電機扭矩 | 8Nm.13Nm.8Nm |
工作臺最大承重 | 1500Kg |
外形尺寸 | 2500*1800*1900 |
單重 | 6000Kg |
型號
項目 |
d1215(龍門移動)
|
d1220(龍門移動)
|
d1520(龍門移動)
|
d1530(龍門移動)
|
工作臺面尺寸
|
1200X1520
|
1200X2000
|
1500X2000
|
1500X3000
|
主軸滑板下端面至
工作臺面距離
|
300-550
|
300-550
|
300-550
|
300-550
|
左右行程(X軸)
|
1200
|
1200
|
1500
|
1500
|
前后行程(Y軸)
|
1500
|
2000
|
2000
|
3000
|
上下行程(Z軸)
|
260
|
260
|
250
|
250
|
龍門寬度
|
1300
|
1300
|
1650
|
1650
|
主軸電機功率
|
2.5-4KW
|
2.5-4KW
|
2.5-4KW(雙軸)
|
2.5-4KW(雙軸)
|
主軸孔徑
|
Φ110
|
Φ110
|
Φ110(雙軸)
|
Φ110(雙軸)
|
T型槽
(數量-尺寸*間距)
|
12-12*90
(沿y軸方向)
|
12-12*90
(沿y軸方向)
|
20-12*100
(沿x軸方向)
|
20-12*100
(沿x軸方向)
|
X軸線軌
|
HGH25HA
|
HGH25HA
|
MSA20LE(三根)
|
MSA20LE(三根)
|
Y軸線軌
|
HGH25HA
|
HGH25HA
|
MSA20LE(四根)
|
MSA20LE(四根)
|
Z軸線軌
|
HGH25HA
|
HGH25HA
|
MSB30S(兩根)
|
MSB30S(兩根)
|
X軸絲桿
|
R32-05-0.008
|
R32-05-0.008
|
R40-05-0.008
|
R40-05-0.008
|
Y軸絲桿
|
R32-05-0.008
|
R32-05-0.008
|
R40-05-0.008
|
R40-05-0.008
|
Z軸絲桿
|
R32-05-0.008
|
R32-05-0.008
|
R32-05-0.008
|
R32-05-0.008
|
X、Y、Z軸推薦電機功率
|
1.3KW.2KW.1.3KW
|
1.3KW.2KW.1.3KW
|
1.3KW.2KW.1.3KW
|
1.3KW.2KW.1.3KW
|
X、Y、Z軸推薦電機扭矩
|
8Nm.13Nm.8Nm
|
8Nm.13Nm.8Nm
|
8Nm.13Nm.8Nm
|
8Nm.13Nm.8Nm
|
工作臺最大承重
|
1500Kg
|
2000Kg
|
2000Kg
|
2000Kg
|
外形尺寸(長X寬X高)
|
2500*1800*1900
|
3000*1800*1900
|
3070*2400*1900
|
4070*2400*1900
|
單重
|
6.5噸
|
8噸
|
12噸
|
15噸
|
