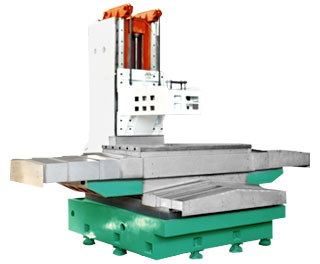

整體鑄件以高承重、高密度筋結構以減少應力為設計理念，自然時效1年后，經二次回火處理以保證機床整體的質量穩定性。Y軸電機連接后置，便于維護方便及縮短前操作距離；立柱為大跨度“人”型結構，提高主軸頭移動時之優異穩定性。主軸頭采用內藏式配重錘并采用導桿固定，減少因為配重錘晃動而影響加工精度；床身采用加寬底座，已保證工作臺在全支撐內移動；三軸導軌采用進口超重載精密級線軌：Y軸采用四條導軌支撐、X軸采用六個滑塊支撐；絲桿為進口R50-010C3級研磨滾珠絲桿，兩端固定并采用預拉伸；軸承為進口P5級成組軸承；主軸為臺灣生產BT50精密主軸，最高轉速6000轉/分鐘；Y軸前后，X軸左右，Z軸下方都標配不銹鋼板防護罩；標配自動潤滑系統；預留刀庫安裝面；外觀噴油漆，顏色可按照客戶要求制作，光機不含任何電氣元器件。
| 項目 |
要求（單位mm）或規格 |
備注 |
| 工作臺面尺寸 |
800X1700 |
|
| 主軸端面至工作臺面距離 |
120-820 |
|
| 主軸上下移動行程（Z） |
700 |
|
| 工作臺左右移動行程（X） |
1600 |
|
| 工作臺前后移動行程（Y） |
800 |
|
| X軸線軌 |
HGW55CA3RP |
臺灣上銀 |
| Y軸線軌 |
HGW45CAP（4條） |
臺灣上銀 |
| Z軸線軌 |
HGW65HAP |
臺灣上銀 |
| X、Y、Z軸滾珠絲桿 |
R50-010-0.008(C3級) |
臺灣上銀 |
| 主軸型號及轉速 |
BT50、6000轉/分鐘 |
臺灣丹銓 |
| 三軸軸承 |
角接觸P5級成對軸承 |
德國 |
| 三軸及主軸聯接方式 |
三軸直聯、主軸同步帶聯接 |
|
| 三軸推薦電機扭矩X/Y/Z |
27Nm、30Nm、27Nm |
|
| 主軸推薦功率 |
11-15KW |
|
| 工作臺“T”型槽：數量-尺寸*間距 |
5-22X150 |
|
| 工作臺平面度 |
0.02 |
|
| 工作臺最大承重 |
1500（kg） |
|
| Z軸對XY軸垂直度 |
0.02 |
|
| Z軸相對于工作臺面移動的平行度 |
0.02 |
|
| 定位精度 |
0.01 |
|
| 光機凈重量 |
10500Kg |
|
| 外型尺寸 |
2750X3950X3100 |
|
