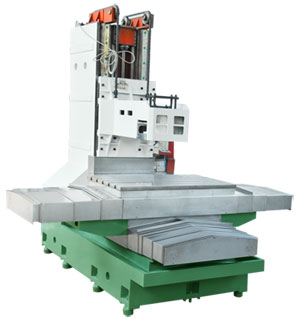

整體采用樹脂砂造型的高強度鑄鐵精密鑄造,布筋結構合理剛性好,經1年自然時效處理,穩定性強。Y軸電機連接后置,便于維護方便;立柱為“人”型結構,提高主軸頭移動時之優異穩定性。主軸頭配重錘采用導桿固定,減少因為配重錘晃動而影響加工精度;三軸導軌采用進口超重負荷精密級線軌,比一般廠家大一級型號;絲桿為進口R40-010C3級研磨絲桿,兩端固定并采用預拉伸;軸承為進口P5級成組軸承;主軸為臺灣生產BT40精密主軸,最高轉速8000轉/分鐘;Y軸前后,X軸左右,Z軸下方都標配不銹鋼板防護罩;標配自動潤滑系統;預留刀庫安裝面;外觀噴油漆,顏色可按照客戶要求制作,光機不含任何電氣元器件。
項目 | 要求(單位mm)或規格 | 備注 |
工作臺面尺寸 | 650X1200 | |
主軸端面至工作臺面距離 | 110-710 | |
主軸上下移動行程(Z) | 600 | |
工作臺左右移動行程(X) | 1000 | |
工作臺前后移動行程(Y) | 650 | |
X軸線軌 | HGW45HAP | 臺灣上銀 |
Y軸線軌 | HGW55HAP | 臺灣上銀 |
Z軸線軌 | HGW65HAP | 臺灣上銀 |
X、Y、Z軸滾珠絲桿 | R40-010-0.008(C3級) |
臺灣上銀 |
主軸型號及轉速 | BT40、8000轉/分鐘 | 臺灣丹銓 |
三軸軸承 | 角接觸P5級成對軸承 | 德國 |
三軸及主軸聯接方式 | 三軸直聯、主軸同步帶聯接 | |
三軸推薦電機扭矩X/Y/Z | 12Nm、15Nm、15Nm | |
主軸推薦功率 | 7.5-11KW | |
工作臺“T”型槽:數量-尺寸*間距 | 5-18X117 | |
工作臺平面度 | 0.02 | |
工作臺最大承重 | 800(Kg) | |
Z軸對XY軸垂直度 | 0.02 | |
Z軸相對于工作臺面移動的平行度 | 0.015 | |
定位精度 | 0.01 | |
光機凈重量 | 5700Kg | |
外型尺寸 | 2620X2300X2600 |
